Подробное описание

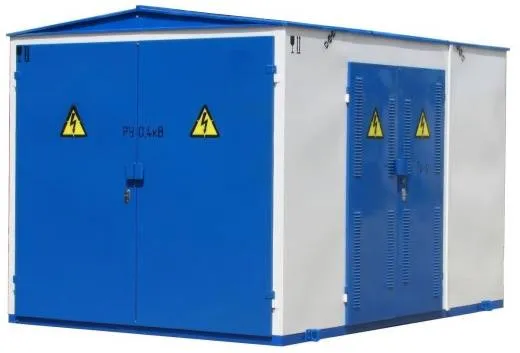

КТПНу «сэндвич» КТПНу 2000 6 0,4 — комплектная однотрансформаторная утепленная подстанция наружной установки в цельнометаллическом корпусе из трёхслойных сэндвич-панелей с негорючим базальтовым утеплителем. Подстанция заводского изготовления предназначена для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц. Внутренний силовой трансформатор — масляный или сухой — понижает напряжение с 6 кВ на стороне высшего напряжения до 0,4 кВ на стороне низшего напряжения при номинальной мощности 2000 кВа (2 МВА).
Исполнение подстанции — тупиковое или проходное, с воздушным или кабельным вводом. КТПНу собирается и тестируется на заводе, поставляется укрупнёнными блоками либо в полной готовности к подключению. Отказ от масштабного строительства на площадке сокращает сроки ввода объекта в эксплуатацию до 1–2 суток.
Расшифровка условного обозначения
| Элемент | Значение | Расшифровка |
|---|---|---|
| КТПН Элемент | Комплектная трансформаторная подстанция наружной установки Значение | Заводское изделие киоскового типа Расшифровка |
| у Элемент | Утепленная в корпусе из сэндвич-панелей Значение | Металлокаркас, обшитый панелями с утеплителем Расшифровка |
| 2000 кВа (2 МВА) Элемент | Номинальная мощность трансформатора, кВА Значение | Определяет допустимую длительную нагрузку Расшифровка |
| 6 кВ Элемент | Класс напряжения на стороне ВН, кВ Значение | Первичное напряжение питающей линии Расшифровка |
| 0,4 кВ Элемент | Номинальное напряжение на стороне НН, кВ Значение | Вторичное напряжение для распределительной сети Расшифровка |
Назначение и область применения
Подстанции КТПНу 2000 6 0,4 применяются для электроснабжения промышленных объектов, жилых микрорайонов, общественных зданий, сельскохозяйственных предприятий, строительных площадок и объектов инженерной инфраструктуры (насосные, котельные, очистные сооружения). Оборудование рассчитано на продолжительный режим работы S1 в сетях с глухозаземлённой или изолированной нейтралью.
- Приём и распределение электроэнергии на напряжении 0,4 кВ.
- Резервирование питания при использовании АВР (опционально).
- Обеспечение категорийности электроснабжения по ПУЭ в зависимости от схемы.
- Возможность коммерческого учёта на сторонах ВН и НН.
Ключевые особенности
| # | Особенность | Описание |
|---|---|---|
| 1 # | Заводская готовность Особенность | 100 % сборка, коммутация и проверка на заводе; на объект прибывает готовый к подключению модуль Описание |
| 2 # | Всепогодное исполнение Особенность | Корпус из сэндвич-панелей с базальтовым утеплителем сохраняет теплоизоляцию и защищает оборудование от атмосферных воздействий Описание |
| 3 # | Гибкая схема ввода Особенность | Воздушный или кабельный ввод, тупиковое или проходное исполнение; подключение кабелей с любой стороны Описание |
| 4 # | Безопасность и вентиляция Особенность | Жалюзийные решётки для естественной конвекции, блокировочные замки на дверях отсеков, предупреждающие барьеры в трансформаторном отсеке Описание |
«Подстанция КТПНу 2000 6 0,4 в корпусе “сэндвич” отражает современный подход к распределению энергии. Утеплённый модуль заводской сборки исключает влияние осадков и перепадов температуры на монтажные работы, а полная коммутация на заводе сводит к минимуму ошибки на площадке. Клиент получает изделие, которое остаётся только подключить и ввести в эксплуатацию».
— Главный инженер завода-изготовителя
Технические преимущества
- Компактность и мобильность — габариты позволяют транспортировать подстанцию обычным бортовым транспортом без спецразрешений; при необходимости КТПНу можно демонтировать и перевезти на новый объект.
- Сокращённые сроки монтажа — установка на фундаментную плиту или блоки занимает несколько часов; пусконаладка — 1–2 дня.
- Защита от коррозии — металлокаркас и обшивка проходят фосфатирование и покрываются многослойной системой лакокрасочных материалов для эксплуатации в условиях У1 (до –45 °C) или УХЛ1 (до –60 °C).
- II степень огнестойкости — негорючий базальтовый утеплитель сэндвич-панелей соответствует требованиям пожарной безопасности.
- Энергоэффективность — применяемые силовые трансформаторы 2000 кВа (2 МВА) с низкими потерями холостого хода (ХХ) и короткого замыкания (КЗ) снижают эксплуатационные расходы.
- Заводская гарантия — каждый отсек и все электрические соединения проходят проверку на стенде; отгружается полный комплект документации.
Комплект поставки и прилагаемая документация
- Блок-контейнер КТПНу с полностью смонтированным оборудованием РУВН, РУНН и силовым трансформатором.
- Силовой трансформатор 2000 кВа (2 МВА)/6 кВ/0,4 кВ (масляный или сухой, согласно спецификации).
- Технический паспорт на подстанцию с протоколами заводских испытаний.
- Руководство по монтажу и инструкция по вводу в эксплуатацию.
- Сертификаты (декларации) соответствия на компоненты.
- Комплект ЗИП согласно опросному листу (опционально).
Условия эксплуатации и ограничения
Допустимые условия
- Климатическое исполнение У1 (температура окружающего воздуха от –45 до +40 °C) или УХЛ1 (от –60 до +40 °C) по ГОСТ 15150-69.
- Высота установки над уровнем моря — не более 1000 м (при большей высоте требуется корректировка изоляции).
- Относительная влажность воздуха — до 80 % при +15 °C.
- Окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и паров в концентрациях, разрушающих металл и изоляцию.
Запрещается эксплуатация
- В условиях постоянной вибрации и ударных нагрузок.
- При наличии агрессивных сред, вызывающих коррозию сверх допустимых значений.
- В пожароопасных и взрывоопасных зонах без дополнительных мер защиты.
- С превышением номинальной нагрузки без учёта допустимых систематических перегрузок по ГОСТ 14695-80.
Монтаж и подготовка основания
Подстанция устанавливается на ровное горизонтальное основание: монолитную железобетонную плиту или фундаментные блоки. Подъём осуществляется за штатные строповые проушины на крыше контейнера. В нижней части корпуса предусмотрены отверстия для ввода кабелей; при воздушном вводе на крыше монтируются проходные изоляторы или порталы. Заземляющий контур подключается к наружному зажиму на корпусе.
Корпус выставляется по уровню; отклонение от горизонтали не должно превышать 1°. Крепление к фундаменту выполняется анкерными болтами через опорные швеллеры. После установки проверяется сопротивление изоляции, целостность заземляющего устройства и фазировка.
Ввод в эксплуатацию
Перед подачей напряжения проводят визуальный осмотр: отсутствие механических повреждений, комплектность, затяжку болтовых соединений. Высоковольтные испытания выполняет аккредитованная электролаборатория. Нагрузку поднимают плавно, с контролем температуры трансформатора по термометру (порог сигнализации — не выше 105 °C для масляных трансформаторов). Проверяют работу блокировок, освещения и цепей сигнализации.
Важно: до начала эксплуатации необходимо убедиться в герметичности вводов, исправности предохранительных клапанов трансформатора (для масляных исполнений) и соответствии уставок защитных аппаратов проекту.
Техническое обслуживание
- Периодический визуальный осмотр корпуса, изоляторов, контактных соединений — не реже 1 раза в 6 месяцев.
- Измерение сопротивления изоляции и коэффициента абсорбции — по графику ПТЭЭП.
- Тепловизионный контроль контактных узлов и поверхности трансформатора — ежегодно.
- Проверка срабатывания автоматических выключателей и устройств релейной защиты — по графику.
- Контроль состояния уплотнений дверей, жалюзи, покрытия корпуса.
- Для масляных трансформаторов — отбор пробы масла и испытание пробивного напряжения раз в 6 лет (рекомендовано РД 34.45-51.300-97).
- Подтяжка крепежа, ревизия заземляющих проводников.
Часто задаваемые вопросы
Можно ли использовать КТПНу «сэндвич» КТПНу 2000 6 0,4 в районах Крайнего Севера?
Да, при заказе климатического исполнения УХЛ1 подстанция рассчитана на работу при температурах до –60 °C. Сэндвич-панели обеспечивают необходимую теплоизоляцию, а внутри отсеков могут устанавливаться обогреватели для предотвращения выпадения конденсата.
Какой тип силового трансформатора входит в комплект?
По умолчанию устанавливается масляный герметичный трансформатор 2000 кВа (2 МВА) кВА (6 кВ/0,4 кВ), но возможно применение сухого трансформатора с литой изоляцией. Тип трансформатора оговаривается в опросном листе при заказе.
Требуется ли разрешение на перевозку подстанции?
Габариты КТПНу «сэндвич» мощностью 2000 кВа (2 МВА) позволяют перевозить её стандартными бортовыми автомобилями или низкорамными платформами без оформления специальных разрешений для негабаритного груза.
Возможна ли установка коммерческого учёта электроэнергии?
Да, в отсеках РУВН и РУНН предусмотрены места для монтажа трансформаторов тока и счётчиков с классом точности, требуемым сетевой организацией. Пломбировочные панели и отдельные запираемые отсеки исключают несанкционированный доступ.
Как реализована вентиляция трансформаторного отсека?
Естественная конвекция через жалюзийные решётки в дверях и стенах. Для сухих трансформаторов или масляных с повышенной нагрузкой может быть добавлена принудительная вытяжка с термостатным управлением.
Есть ли возможность подключения дизель-генераторной установки (ДГУ)?
Да, при проектировании в РУНН предусматривается ввод резерва от ДГУ с механической или электрической блокировкой. Схема с АВР обеспечивает автоматический переход на резерв при исчезновении основного питания.
Нормативная база
| # | Нормативный документ | Область регулирования |
|---|---|---|
| 1 # | ГОСТ 14695-80 Нормативный документ | Подстанции трансформаторные комплектные мощностью от 25 до 2500 кВА на напряжение до 10 кВ. Общие технические условия Область регулирования |
| 2 # | ГОСТ 15150-69 Нормативный документ | Климатические исполнения и категории размещения Область регулирования |
| 3 # | ПУЭ (гл. 4.2) Нормативный документ | Распределительные устройства и подстанции напряжением выше 1 кВ Область регулирования |
| 4 # | ПТЭЭП Нормативный документ | Правила технической эксплуатации электроустановок потребителей Область регулирования |
| 5 # | РД 34.45-51.300-97 Нормативный документ | Объём и нормы испытаний электрооборудования Область регулирования |
Компоновка типового проекта
| № | Обозначение | Наименование | Кол-во |
|---|---|---|---|
| 1 № | (QW) QSG Обозначение | Выключатели нагрузки (ВНР) / Разъединитель РВЗ-10(6) кВ Наименование | 1 Кол-во |
| 2 № | FV1-FV3 Обозначение | Разрядник вентильный или ОПН 10(6)* Наименование | 3 Кол-во |
| 3 № | FV4-FV6 Обозначение | Разрядник вентильный или ОПН 10(6) Наименование | 3 Кол-во |
| 4 № | FU1-FU3 Обозначение | Предохранитель ПКТ 10(6) кВ Наименование | 3 Кол-во |
| 5 № | Q1-Q2 Обозначение | Разъединитель 0,4 кВ Наименование | 1 Кол-во |
| 6 № | QF1-QF2 Обозначение | Автоматический выключатель 16 А Наименование | 3 Кол-во |
| 7 № | QF1-QF3 Обозначение | Автоматический выключатель 10 А Наименование | 3 Кол-во |
| 8 № | TA1-TA3 Обозначение | Трансформатор тока Наименование | 3 Кол-во |
| 9 № | SA1-SA4 Обозначение | Переключатель 380В/16А Наименование | 2 Кол-во |
| 10 № | SA2-SA3 Обозначение | Выключатель 380В/10А Наименование | 2 Кол-во |
| 11 № | PI, PR Обозначение | Счетчик электрической энергии Наименование | 1 Кол-во |
| 12 № | EK Обозначение | Резистор подогрева Наименование | 2 Кол-во |
| 13 № | BL, KL Обозначение | Фотореле Наименование | 1 Кол-во |
| 14 № | KM Обозначение | Пускатель магнитный ПМ Наименование | 1 Кол-во |
| 15 № | HL Обозначение | Патрон потолочный Е27 Наименование | 1 Кол-во |
| 16 № | V Обозначение | Вольтметр 0-500В Наименование | 1 Кол-во |
| 17 № | XS Обозначение | Розетка штепсельная 36В Наименование | 1 Кол-во |
| 18 № | TV Обозначение | Трансформатор понижающий 220/36В Наименование | 1 Кол-во |
| 19 № | QF1-QFn Обозначение | Выключатель автоматический (или рубильник с предохранителями) Наименование | 10 (5) Кол-во |
| 20 № | T Обозначение | Силовой трансформатор мощностью 2000 кВа (2 МВА) согласно однолинейной схеме Наименование | 1 Кол-во |
Технические характеристики
Номинальная мощность | 2000 кВа (2 МВА) |
Первичное напряжение стороны ВН | 6 кВ |
Вторичное напряжение стороны НН | 0,4 кВ |
Вид оборудования | КТПНу |
Рабочая частота сети переменного тока | 50 Гц |
Режим работы | Длительный |
Степень защиты | от IP23 до IP54 |
Количество трансформаторов | 1 (Один трансформатор) |
Материал корпуса | Сэндвич панели |
Электрическая схема |
|
Ввод на стороне ВН |
|
Вывод на стороне НН |
|
Сейсмостойкость | 9 баллов |
Производитель | TRANSFORMATOR-ENERGUM |
Страна производитель | Россия |
Срок службы (Срок полезного использования) | до 45 лет |
Гарантийный срок | 5 лет |
Документы | Инструкция по эксплуатации, паспорт и протокол испытаний |
Серийный номер | НН821/2026 |
Номер партии | 63Б20-2026 |
Чертежи и габаритные размеры
Длина, мм | 3750 |
Глубина, мм | 2100 |
Высота, мм | 3930 |
Полный вес | 1700 кг |
Видео
Документы
Доставим к месту монтажа
1 Марка оборудования
2 Введите область (регион)
3 Введите город
Видео инструкция погрузки
Инструкция погрузки и разгрузки
Доставка и транспортировка электрооборудования
Требования к автомобильному транспорту
Для безопасной перевозки силовых масляных трансформаторов в радиаторных и гофрированных баках транспортное средство должно отвечать перечисленным ниже условиям. Отклонение от требований повышает риск повреждения активной части и наружных узлов.
| Параметр | Требование | Примечание |
|---|---|---|
| Тип кузова Параметр | Открытая бортовая платформа с растентовкой Требование | Исключает локальный перегрев и позволяет контролировать состояние груза Примечание |
| Крепёжные петли Параметр | Не менее 4 такелажных петель, вваренных в раму Требование | Расположение должно соответствовать строповочной схеме трансформатора Примечание |
| Материал пола Параметр | Деревянный настил или резиновый рифлёный лист Требование | Уменьшает скольжение и демпфирует вибрацию Примечание |
| Грузоподъёмность Параметр | Превышает полный вес трансформатора не менее чем на 20 % Требование | Полный вес указан в технических характеристиках конкретной единицы Примечание |
Подготовка оборудования к отгрузке
Каждый трансформатор проходит полный цикл заводских испытаний согласно ТУ на серию. Перед отправкой выполняем контрольную сборку, проверку герметичности бака и измерение сопротивления изоляции. В комплект документации входят паспорт, протокол испытаний, руководство по монтажу и схема строповки.
«Трансформаторное оборудование нашего завода полностью подготовлено к перевозке автомобильным и железнодорожным транспортом. Консервация выводов и патрубков, а также жёсткое крепление активной части исключают повреждения при соблюдении скоростного режима и норм закрепления груза.»
— Главный технолог завода
Варианты доставки
Итоговую стоимость и срок доставки уточняйте у назначенного менеджера. Предварительный расчёт вы можете выполнить с помощью калькулятора доставки на этой странице — он учитывает расстояние, габариты и вес конкретной модели.
Транспортная компания
- Бесплатно доставим оборудование до терминала транспортной компании.
- Работаем со всеми основными магистральными перевозчиками.
- При наличии у вас прямого договора с перевозчиком готовы отгрузить продукцию в его адрес — сообщите об этом менеджеру до согласования счёта.
- Получение груза представителем — по доверенности и паспорту.
Самовывоз со склада завода
- Отгрузка осуществляется с 09:00 до 16:00 (по Екатеринбургу) в рабочие дни с понедельника по пятницу.
- Если оплата произведена не полностью, доплата должна быть выполнена до отгрузки.
- Не позднее чем за 24 часа до прибытия отправьте на почту завода скан доверенности на водителя и номер автомобиля.
- При получении водитель обязан предъявить оригинал доверенности и паспорт.
Экспресс-доставка малогабаритных отправлений
Для грузов весом до 30 кг (запасные части, документация, малогабаритные комплектующие) предлагаем курьерскую доставку силами специализированных служб. Тариф рассчитывается менеджером индивидуально.
| Способ | Особенности | Ориентировочный срок |
|---|---|---|
| Транспортная компания Способ | Жёсткая фиксация на паллете, страхование груза по желанию Особенности | Рассчитывается по маршруту Ориентировочный срок |
| Самовывоз Способ | Бесплатное хранение на складе до 3 рабочих дней после оплаты Особенности | В день согласованной отгрузки Ориентировочный срок |
| Экспресс-курьер Способ | Только для отправлений до 30 кг и габаритами не более 1,5 м в сумме трёх измерений Особенности | 1–5 рабочих дней Ориентировочный срок |
Нормативная база
Транспортировка, хранение и ввод в эксплуатацию масляных трансформаторов регламентируются следующими документами (актуальные редакции):
| Документ | Назначение | Примечание |
|---|---|---|
| ГОСТ 11677-85 Документ | Трансформаторы силовые. Общие технические условия Назначение | Содержит требования к транспортированию и хранению Примечание |
| ПУЭ, гл. 1.3 Документ | Выбор электрических аппаратов и проводников Назначение | Косвенно определяет условия монтажа после перевозки Примечание |
| ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Назначение | Порядок приёмки и испытаний после транспортировки Примечание |
| ТУ завода-изготовителя Документ | Технические условия на конкретную серию трансформаторов Назначение | Уточняют допустимые углы наклона, способы крепления и консервации Примечание |
Часто задаваемые вопросы
Внимание! Информация о гарантии, ценах, условиях оплаты и поставки, размещённая на данной странице, носит исключительно информационный (справочный) характер и не является публичной офертой (п. 2 ст. 437 Гражданского кодекса РФ). Окончательные условия гарантии, сроки, перечень комплектующих, цены и порядок расчётов фиксируются в договоре поставки и паспорте на конкретное изделие, а также могут быть изменены в одностороннем порядке без уведомления. Для получения актуальной информации обращайтесь к менеджерам компании.
Гарантия до 5 лет
Мы предоставляем гарантию до 5 лет на основное оборудование (силовые трансформаторы). Конкретный срок зависит от типа, мощности и условий эксплуатации. На комплектующие изделия (вводы, переключатели, реле, термометры и пр.) действует гарантия заводов-изготовителей этих компонентов, которая может отличаться от основного срока.
| Тип оборудования | Срок гарантии | Примечание |
|---|---|---|
| Силовые трансформаторы (масляные, сухие) | до 5 лет (60 месяцев) | Зависит от мощности, серии и условий эксплуатации |
| Комплектующие (вводы, РПН, ПБВ, реле, термометры, предохранители) | согласно гарантии производителя комплектующего | Как правило, от 12 до 36 месяцев, уточняется в паспорте изделия |
| Трансформаторное масло (залитое в заводе) | в течение гарантийного срока на трансформатор | Если ухудшение свойств масла вызвано заводским дефектом |
| Аксессуары (кронштейны, изоляторы, уплотнители) | в пределах основного гарантийного срока | При условии правильного монтажа и хранения |
«Мы комплектуем КТПНу 2000 6 0,4 магнитопроводами из электротехнической стали ведущих российских поставщиков и вводами с высоким ресурсом изоляции. Это гарантирует стабильную работу трансформатора в течение всего заявленного срока службы при соблюдении правил эксплуатации.»
Главный технолог завода
На КТПНу 2000 6 0,4 устанавливается гарантия заводом-изготовителем на срок до 60 месяцев с момента получения Покупателем. Условие — соблюдение правил устройства электроустановок (ПУЭ), правил технической эксплуатации электроустановок потребителей (ПТЭЭП) и сохранение заводских пломб.
Перед вводом в эксплуатацию Покупатель обязан предоставить протокол высоковольтных испытаний, проведённых сертифицированной лабораторией. Ежегодное техническое обслуживание должно выполняться по регламенту ПУЭ с направлением акта Поставщику. При несоблюдении этих требований гарантийный срок досрочно прекращается.
Причины отказа в гарантийном обслуживании
| # | Нарушение | Последствия |
|---|---|---|
| 1 # | Невыполнение требований ПУЭ, ПТЭЭП и руководства по эксплуатации при монтаже Нарушение | Снятие с гарантии Последствия |
| 2 # | Повреждение заводских пломб или следы несанкционированного вскрытия Нарушение | Отказ в гарантийном ремонте Последствия |
| 3 # | Механические дефекты, полученные при транспортировке или такелаже Нарушение | Не подлежит устранению по гарантии Последствия |
| 4 # | Эксплуатация с уровнем масла ниже минимальной отметки маслоуказателя Нарушение | Прекращение гарантийных обязательств Последствия |
| 5 # | Испытание изоляции повышенным напряжением без согласования с заводом Нарушение | Гарантия аннулируется Последствия |
| 6 # | Самостоятельная доливка масла несоответствующей марки без согласования Нарушение | Отказ в гарантии Последствия |
| 7 # | Эксплуатация при превышении номинальной мощности или несоблюдении режимов Нарушение | Гарантия не действует Последствия |
Дополнительные условия, ведущие к снятию с гарантийного учёта:
- Нарушение заводской схемы строповки: подъём за элементы, не предназначенные для такелажа полностью собранного трансформатора;
- Переключение ответвлений ПБВ без полного отключения трансформатора от сети и отсутствия фиксации рукоятки;
- Включение в сеть с повреждёнными изоляторами (трещины, сколы) или без заземления бака;
- Нарушение герметичности: самостоятельное отворачивание пробок, снятие маслоуказателя, изоляторов или иных уплотнений;
- Доливка масла без согласования с предприятием-изготовителем, если выявлена нехватка или несоответствие марки;
- Несоблюдение условий хранения: условия 8 по ГОСТ 15150-69 (открытая площадка) — до 1 года, условия 5 (под навесом) — до 2 лет с ежегодным осмотром.
Часто задаваемые вопросы о гарантии
«Каждый КТПНу 2000 6 0,4 перед отгрузкой проходит обязательные приёмо-сдаточные испытания по ГОСТ 11677-85. Мы проверяем сопротивление изоляции, потери холостого хода и короткого замыкания, группу соединения обмоток — только после этого даём гарантию 5 лет.»
Ведущий инженер-конструктор
Обратите внимание: Все условия оплаты, цены, сроки и порядок поставки, указанные на сайте, носят информационный характер и не являются офертой. Окончательные условия фиксируются в договоре или счёте, выставленном после согласования с менеджером. Оплата через сайт не производится.
Способы оплаты
Порядок оплаты
Оплата производится только на основании выставленного Компанией счёта или в соответствии с условиями подписанного договора.
Для получения счёта Покупатель должен:
- направить запрос через форму на Сайте, по телефону или электронной почте;
- после связи с менеджером согласовать ассортимент, количество, технические характеристики, цену, сроки и условия поставки;
- предоставить реквизиты для выставления счёта (для юридических лиц – полные банковские реквизиты, ИНН, КПП, ОГРН; для физических лиц – Ф.И.О., адрес регистрации, контактные данные).
Счёт действителен в течение срока, указанного в нём (обычно 3–5 рабочих дней). После истечения срока действия цена и условия могут быть пересмотрены.
Обязательства Компании по поставке товара возникают только после поступления денежных средств на расчётный счёт Компании в размере 100% предоплаты, если иной порядок не предусмотрен договором.
В случае изменения цены производителем или колебания курса валют (для импортного оборудования) Компания оставляет за собой право пересмотреть цену в одностороннем порядке до момента полной оплаты. Покупатель уведомляется об изменении цены в течение 1 рабочего дня.
Формы оплаты
| Категория | Способ расчёта | Документы |
|---|---|---|
| Юридические лица Категория | Безналичный перевод на расчётный счёт завода Способ расчёта | Счёт, договор, спецификация, УПД, ТТН Документы |
| Физические лица Категория | Квитанция в банке, оплата по QR‑коду, банковская карта онлайн Способ расчёта | Кассовый чек, квитанция Документы |
Обратите внимание: Онлайн-оплата на Сайте не производится. Ссылки на оплату не предоставляются.
Сроки оплаты
Оплата должна быть произведена в срок, указанный в счёте или договоре. По умолчанию – в течение 3 рабочих дней с даты выставления счёта.
В случае задержки оплаты Компания оставляет за собой право приостановить выполнение заказа, изменить условия отгрузки или аннулировать заказ без предварительного уведомления.
Датой оплаты считается день зачисления денежных средств на расчётный счёт Компании.
Ответственность сторон
За нарушение сроков оплаты Покупатель несёт ответственность в соответствии с условиями договора и действующим законодательством РФ.
Компания не несёт ответственности за невозможность поставки товара в случае несвоевременного получения оплаты или непредоставления необходимых реквизитов.
В случае изменения цен на рынке или у производителя после выставления счёта, но до его оплаты, Компания вправе скорректировать цену, уведомив Покупателя. Отказ Покупателя от оплаты по новой цене влечёт аннулирование счёта.
Реквизиты для оплаты
Актуальные банковские реквизиты ООО «РУ-ТРАНС» для оплаты размещены на отдельной странице: Реквизиты компании.
Для выставления счёта просим направлять ваши реквизиты менеджеру при оформлении заказа.
Способы оформления заказа
Заказ на сайте
- Заказы принимаются круглосуточно. Выберите характеристики и нажмите «Купить».
- Заполните контактные данные во всплывающем окне, при необходимости прикрепите файл с техническим заданием и нажмите «Отправить».
- Представитель завода свяжется с вами по указанному номеру телефона.
Заказ по электронной почте
- Чтобы узнать стоимость КТПНу 2000 6 0,4, отправьте опросный лист и реквизиты на почту для заявок: e@transformator-energum.ru.
- В теме письма укажите «Запрос договора на оборудование».
- Бухгалтерия подготовит договор и спецификацию. Сканы документов вы получите в течение рабочего дня.
Заказ по телефону
- Свяжитесь с менеджером по одному из телефонов в разделе «Контакты».
- Уточните наличие КТПНу 2000 6 0,4 на складе и срок изготовления.
- Предоставьте реквизиты и выберите способ доставки.
Нормативная база
| Документ | Наименование | Применение |
|---|---|---|
| ГОСТ 11677-85 Документ | Трансформаторы силовые. Общие технические условия Наименование | Проектирование, испытания, гарантии Применение |
| ГОСТ 15150-69 Документ | Климатические исполнения и категории размещения Наименование | Условия хранения и эксплуатации Применение |
| ПУЭ (гл. 2.3, 4.2) Документ | Правила устройства электроустановок Наименование | Монтаж, заземление, изоляционные расстояния Применение |
| ПТЭЭП Документ | Правила технической эксплуатации электроустановок потребителей Наименование | Периодичность ТО, эксплуатационный контроль Применение |
| РД 34.45-51.300-97 Документ | Объём и нормы испытаний электрооборудования Наименование | Испытания масла и изоляции, высоковольтные проверки Применение |
Да, наши инженеры выезжают на объект заказчика для проведения шеф-монтажа, пусконаладочных работ и обучения персонала. Выездная сервисная служба работает по всей территории Российской Федерации.
Какие задачи решают инженеры на объекте?
- Шеф-монтаж трансформатора – контроль правильности установки, подключения и заземления оборудования.
- Пусконаладка – проверка работоспособности, настройка защит и режимов работы.
- Диагностика и испытания – замер сопротивления изоляции, проверка коэффициента трансформации, анализ масла (при необходимости).
- Обучение персонала заказчика – безопасной эксплуатации, переключению ответвлений, визуальному контролю.
Как организован выезд? Вы направляете заявку с указанием адреса объекта, типа оборудования и необходимых работ. Мы согласуем дату, инженер прибывает с комплектом приборов и технической документацией. Стандартный срок прибытия – от 3 до 7 рабочих дней в зависимости от удалённости региона.
Важно: все выездные работы фиксируются актом выполненных работ. На пусконаладку распространяется гарантия 6 месяцев (или 12 месяцев при заключении сервисного договора). Стоимость выезда рассчитывается индивидуально: базовый тариф + транспортные расходы. Для постоянных заказчиков и при заказе шеф-монтажа одновременно с покупкой оборудования – скидки до 20%.
Для вызова инженера на объект достаточно заполнить форму обратной связи или позвонить менеджеру. Мы сами подберём удобную дату и подготовим коммерческое предложение.
Да, завод заключает долгосрочные договоры поставки трансформаторного оборудования. Это оптимальное решение для сетевых компаний, промышленных предприятий, подрядных организаций и регулярных заказчиков.
Какие условия фиксируются в долгосрочном договоре?
- Срок действия – от 1 года до 3 лет с возможностью пролонгации.
- Ассортимент и номенклатура – перечень типов трансформаторов, подстанций, КСО, ЩО, ПКУ.
- Фиксация цен – на весь срок договора или с механизмом корректировки (зависит от рыночной ситуации).
- Объёмы поставок – ежемесячные или поквартальные лимиты (твёрдая заявка + флексивная часть).
- График отгрузок – согласованный план производства и доставки.
Какие преимущества получает заказчик?
- Приоритетное производство – ваши заказы ставятся в план вне очереди.
- Отсрочка платежа – до 30–60 дней для добросовестных партнёров.
- Фиксированные цены – защита от сезонного роста стоимости металлов и комплектующих.
- Минимизация бюрократии – разовое подписание договора вместо тендера на каждую партию.
- Гарантийное обслуживание – расширенные условия по всем поставленным единицам.
Как заключить долгосрочный договор? Направьте официальную заявку на бланке организации с указанием планируемых объёмов и сроков. Менеджер подготовит проект договора и согласует индивидуальные условия. Минимальный объём долгосрочного договора – от 3 трансформаторов в год или партий на сумму от 2 млн рублей.
Для постоянных заказчиков действует система скидок от 3% до 10% в зависимости от объёма годовой выборки. Договор может быть расторгнут досрочно по соглашению сторон или при систематических нарушениях условий оплаты.
Специалисты нашего завода имеют высокий уровень квалификации, подтверждённый независимыми аудитами и сертификацией. Мы регулярно проводим внутреннее обучение и аттестацию сотрудников, что подтверждается документами системы менеджмента качества.
Ключевые факты о квалификации наших сотрудников:
- Генеральный директор Галимьянов Марат Равилевич аттестован в системе добровольной сертификации «ФЕДЕРАЛЬНАЯ СИСТЕМА КАЧЕСТВА» в качестве аудитора внутренних проверок системы менеджмента качества (сертификат №FSK.RU.EXP.000034645-1, действителен до 06.11.2027). Соответствует требованиям ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
- Аудитор Брагин Денис Владимирович имеет аналогичную аттестацию (сертификат №FSK.RU.EXP.000034645-2, срок действия до 06.11.2027).
- Инженеры и технические специалисты проходят ежегодное повышение квалификации по методам испытаний, электробезопасности и работе с трансформаторным оборудованием.
- Сотрудники производственного отдела имеют опыт работы в электротехнической отрасли от 5 лет и регулярно участвуют во внутренних аудитах.
Система менеджмента качества завода сертифицирована на соответствие ГОСТ Р ИСО 9001-2015 (сертификат №FSK.RU.0002.F00034645). Это означает, что все процессы – от приёмки комплектующих до отгрузки готовой продукции – выполняются квалифицированным персоналом по регламентированным процедурам.
Как мы проверяем и повышаем квалификацию? Внедрены обязательные внутренние проверки компетенций, стажировки на производственных линиях, а также внешнее обучение в аккредитованных центрах (например, в Электротехнической лаборатории ООО «СПУТНИК-ЭНЕРГЕТИКА», проводившей испытания нашей продукции).
Важно: все специалисты, допущенные к испытаниям и сертификации оборудования, имеют действующие удостоверения и аттестаты. По запросу мы готовы предоставить копии сертификатов аудиторов и документы о квалификации ключевых сотрудников.
Заказать услугу шеф-монтажа, пусконаладки, диагностики или сервисного обслуживания можно тремя способами. Менеджеры завода свяжутся с вами в течение 1 рабочего часа для уточнения деталей и расчёта стоимости.
Способы заказа:
- По телефону – позвоните по номеру +7 (982) 366-66-60 (отдел сервиса и технической поддержки).
- Через форму на сайте – заполните короткую заявку в блоке «Заказать услугу» или в форме обратной связи внизу любой страницы.
- По электронной почте – отправьте запрос на адрес e@transformator-energum.ru с указанием типа услуги, модели оборудования и желаемой даты.
Что нужно указать в заявке (для ускорения обработки):
- Тип и мощность трансформатора (или серийный номер).
- Необходимую услугу: шеф-монтаж, пусконаладка, тепловизионный контроль, анализ масла, обучение персонала.
- Адрес объекта и желаемую дату выезда инженеров.
Важно: после получения заявки менеджер в течение 2 часов вышлет коммерческое предложение или согласует дату выезда. Для срочных заявок (аварийная ситуация) звоните напрямую — выезд возможен в день обращения.
Фотогалерея
- Комментарии
- ВКонтакте
